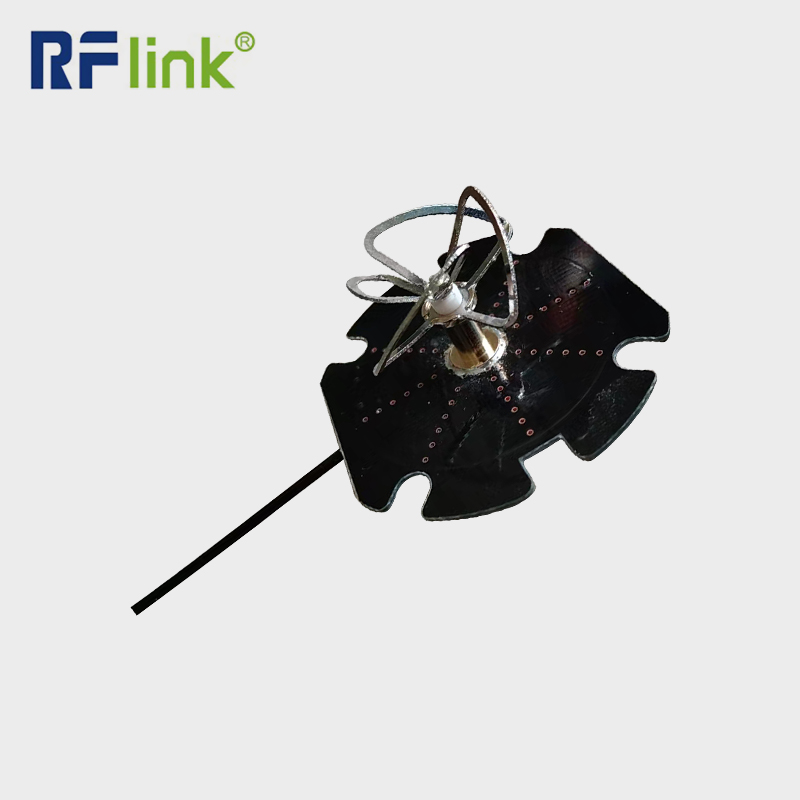

5G NR天線
頻率：690~960MHz&1710~2690MHz&3300~3800MHz&4800~5000MHz
規格
| 基本結構 | |
| 外形尺寸 | Φ46*H22mm |
| 接口方式 | IPEX（可定制） |
| 線纜類別 | Φ1.13(可定制） |
| 輻射體 | 四葉草形金屬?zèng)_壓件 |
| 塑膠 | 無 |
| 配件 | 無 |
| 電氣特性 | |
| 工作頻段 | 6250-6750MHz&7750-8250MHz |
| 駐波比 | 小于2.0 |
| 增益 | 3dBi |
| 輻射形式 | 全向 |
| 極化方式 | 圓極化 |
| 可靠性 | |
| 熱學環境 | -40℃∽+70℃ |
| 力學環境 | 抗壓抗扭抗震 |
| 聲學環境 | 無異響 |
| 光學環境 | 抗UV |
| 電學環境 | 直流短路，抗靜電 |
| 鹽霧環境 | 鹽霧48小時 |
| 酸堿環境 | 冰醋酸 |
| 防水環境 | IP65 |
| 防火環境 | HB |
| 防塵環境 | |

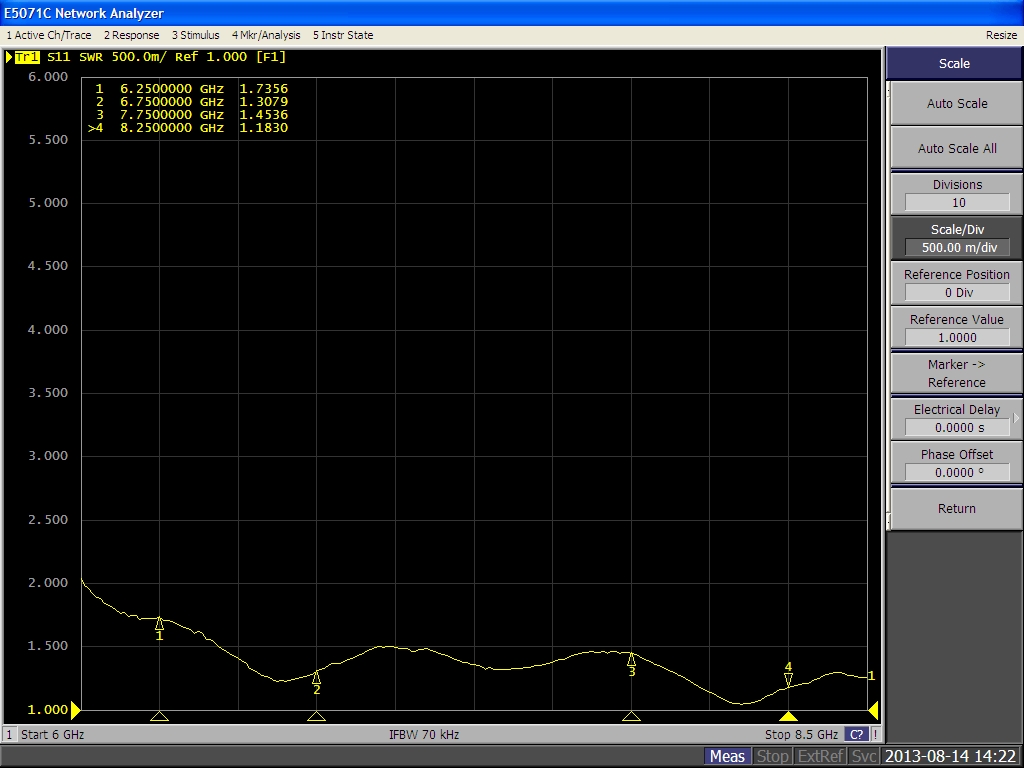

駐波

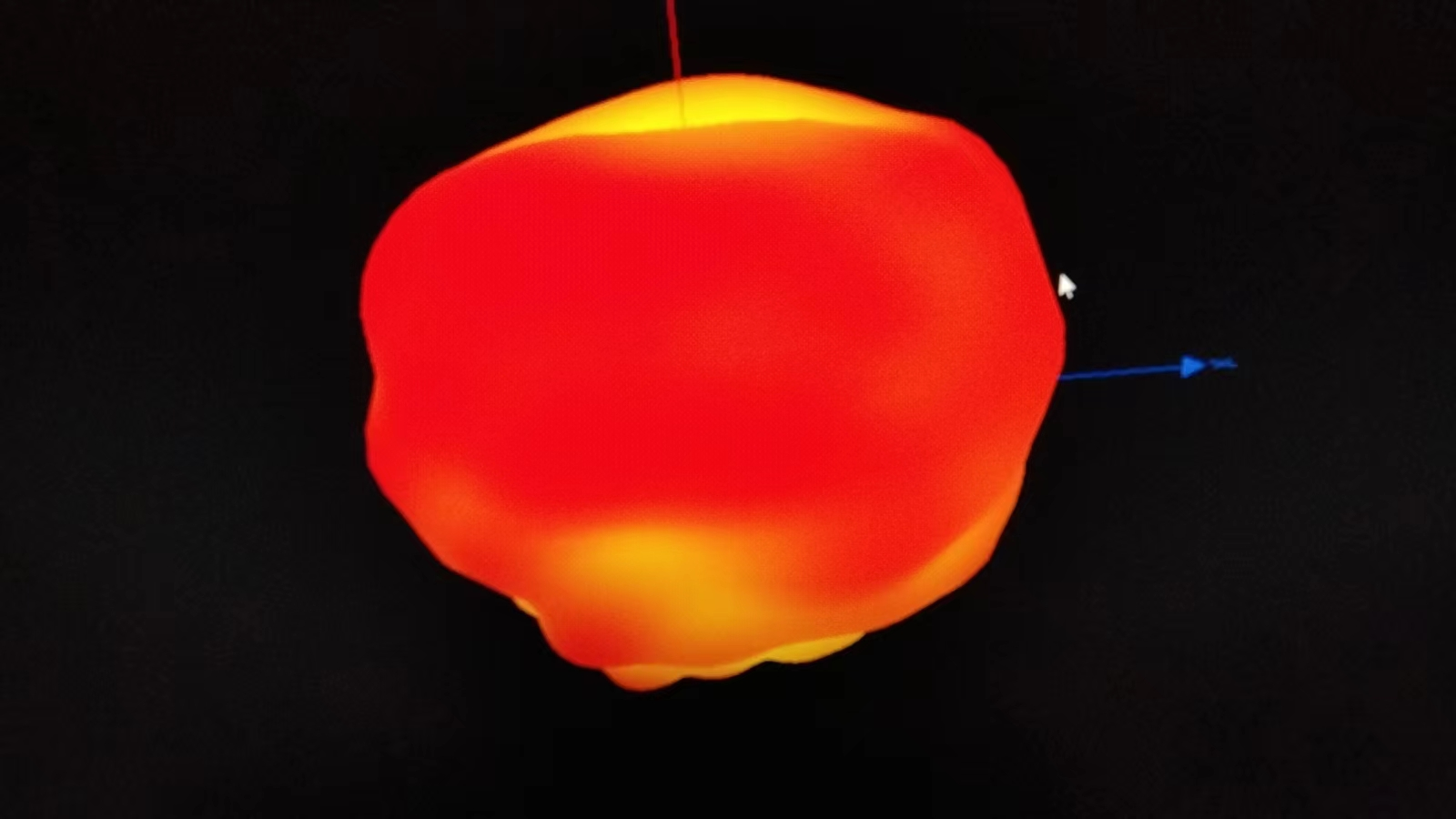

方向圖
BOM
| PCB | 200A03760A |
| 銅柱 | 200C00747A |
| 四葉草 | 200B01257A |
